简介

本文全面解析Android Binder通信机制的底层原理和架构设计，深入探讨其性能瓶颈和挑战，并提供最新的优化技术方案和企业级开发实战案例。从零到一讲解Binder通信的实现细节，包括Java层、Native层和Driver层的交互流程，以及如何通过ashmem、线程池优化和binderFS等技术实现跨进程通信的高效与安全。文章结合大量代码示例，帮助开发者深入理解Binder机制并掌握优化技巧。

一、Android跨进程通信机制概述

Android系统中，跨进程通信（IPC）是实现不同应用组件间交互的核心机制。与传统的Linux IPC方式（如管道、消息队列、Socket等）相比，Android采用了一种更为高效、安全的IPC机制——Binder。Binder机制通过减少数据拷贝次数、提供UID/PID权限验证和面向对象的通信方式，成为Android系统中进程间通信的首选方案。

在Android系统中，几乎所有的系统服务（如ActivityManagerService、WindowManagerService等）都是通过Binder机制与应用进程交互的。例如，当应用调用getRunningAppProcesses()方法时，实际上是在调用ActivityManagerService的Binder接口。这种面向对象的通信方式使得开发者可以像调用本地方法一样操作远程服务，大大简化了IPC开发的复杂度。

二、Binder通信的架构分层

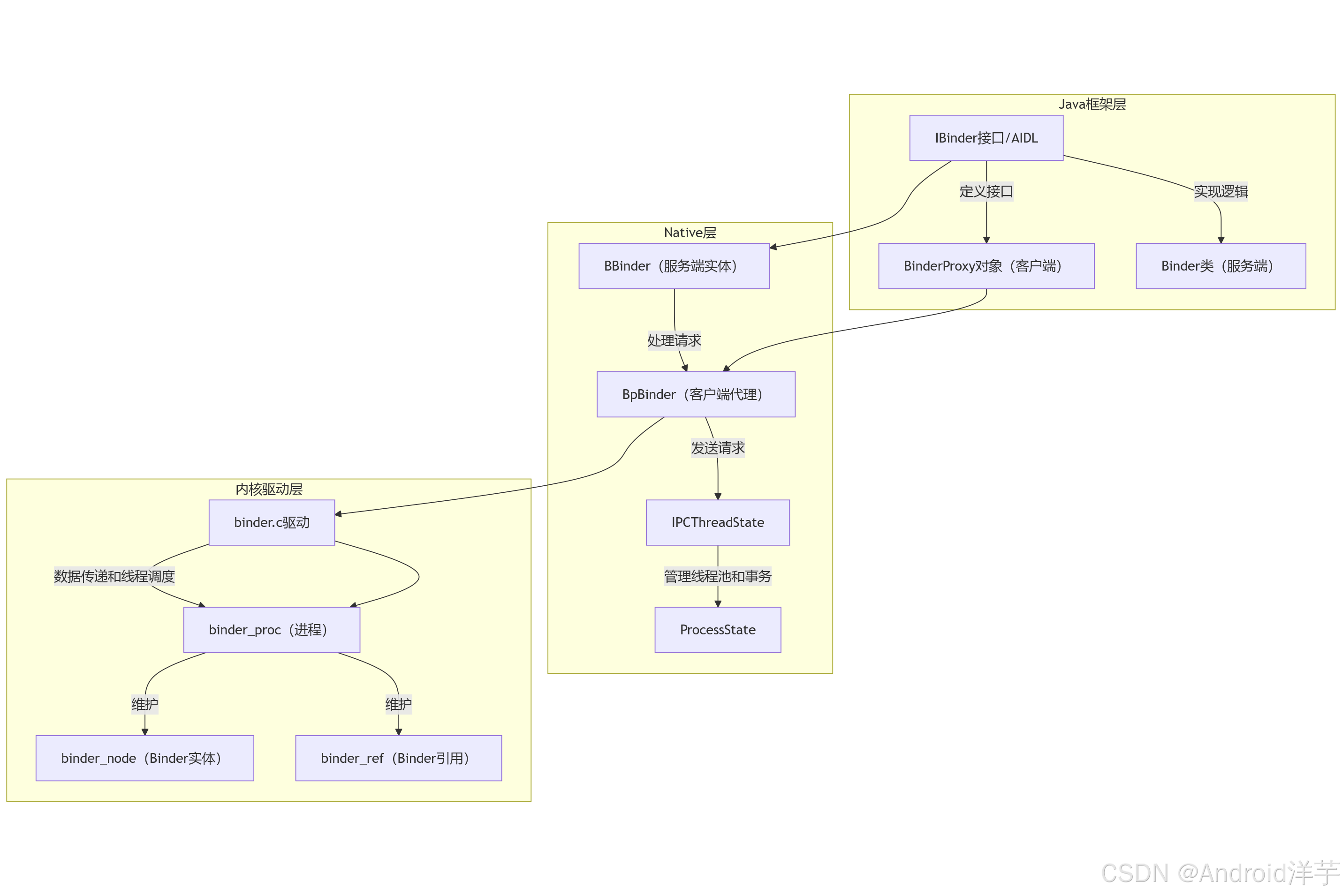

Android Binder通信机制采用三层架构设计，分别对应Java框架层、Native层和内核驱动层。这种分层设计使得Binder机制既高效又安全，同时也保证了开发的便捷性。

Java框架层是开发者直接接触的层面，通过IBinder接口和AIDL（Android Interface Definition Language）实现跨进程通信的封装。AIDL允许开发者定义跨进程方法的接口，编译器会自动生成客户端和服务器端的代理代码。在Java层，客户端通过BinderProxy对象与服务端通信，服务端则通过Binder类实现服务逻辑。

Native层是连接Java层和内核驱动的中间层，主要由BBinder和BpBinder两个核心类组成。BBinder代表服务端的Binder实体，负责处理来自客户端的请求；BpBinder则是客户端的Binder代理，负责将客户端的请求发送到内核驱动。Native层还提供了IPCThreadState和ProcessState类，用于管理Binder线程池和事务处理。

内核驱动层是Binder通信的底层基础，通过Linux内核中的binder.c驱动实现进程间数据传递和线程调度。内核驱动维护了binder_proc（代表进程）、binder_node（代表Binder实体）和binder_ref（代表Binder引用）等数据结构，确保不同进程间的通信安全高效。

三、Binder通信的核心工作原理

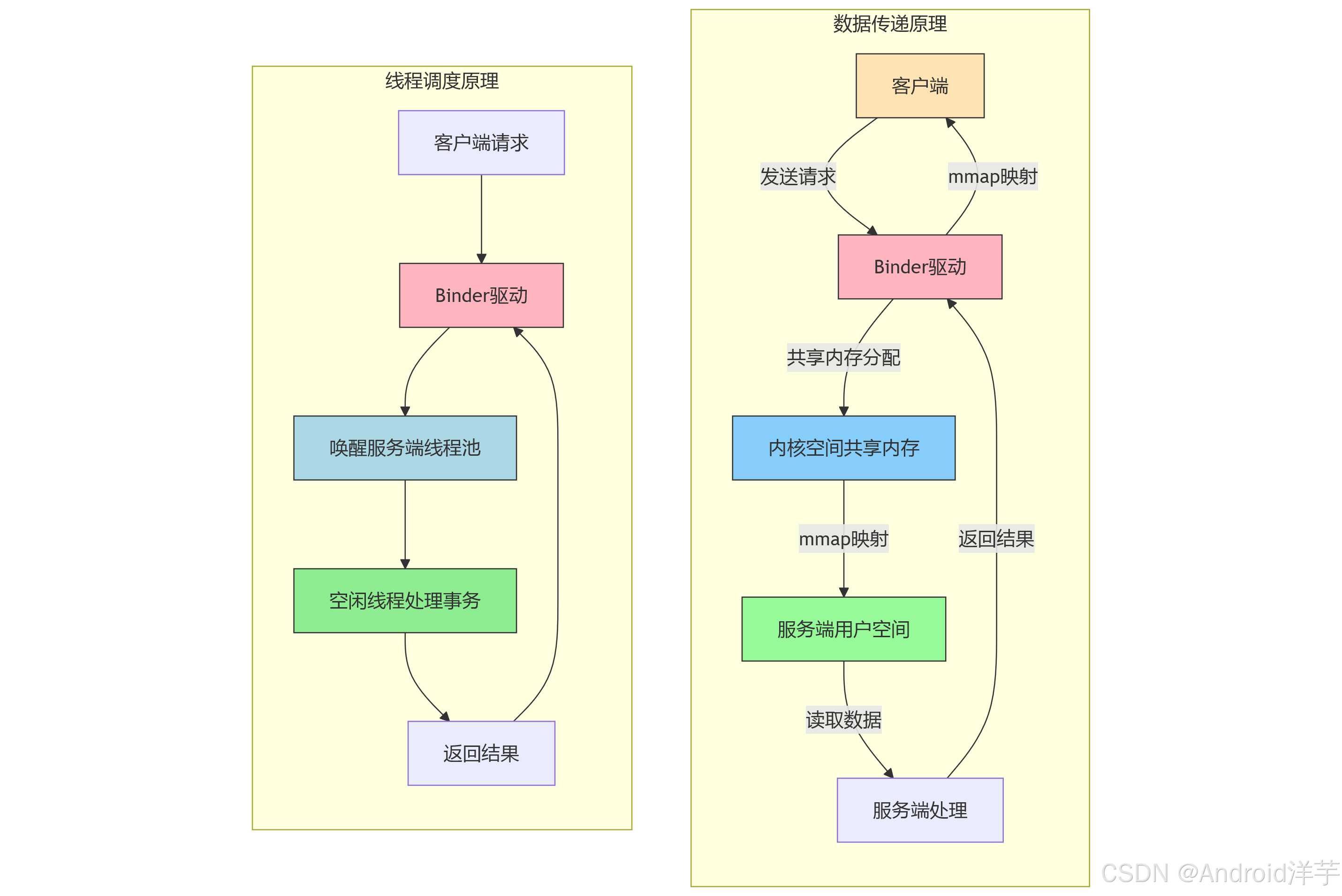

Binder通信的核心工作原理可以概括为"一次拷贝、面向对象、权限验证"。下面从数据传递和线程调度两个方面详细分析：

数据传递原理：传统Linux IPC机制（如Socket）需要进行两次数据拷贝：用户空间→内核空间，再从内核空间→目标用户空间。而Binder机制通过内存映射（mmap）技术实现了一次拷贝。具体来说，客户端将数据写入内核空间的共享内存区域，服务端进程通过mmap将同一块共享内存映射到自己的用户空间，直接读取数据，无需二次拷贝。

这一机制在Android 14中得到了进一步优化，通过binderFS文件系统接口管理Binder设备，提高了共享内存的分配效率。然而，单次传输数据大小仍然受到限制：用户空间为1MB，内核空间为4MB。超过这一限制会导致TransactionTooLargeException异常，需要通过ashmem（匿名共享内存）或分片传输等技术解决。

线程调度原理：Binder通信采用C/S架构，客户端发起请求后，服务端需要通过线程池处理请求。Android默认为每个进程提供一个16线程的Binder线程池，通过IPCThreadState和ProcessState管理线程状态。当服务端接收到客户端请求时，内核驱动会唤醒线程池中的空闲线程处理事务，避免了主线程阻塞。

在线程调度方面，Binder机制采用了优先级继承策略，确保高优先级任务（如系统服务请求）能够优先处理。同时，服务端可以动态调整线程池大小（通过ProcessState::setThreadPoolMaxThreadCount()），以适应不同的业务场景需求。

四、Binder通信的关键数据结构

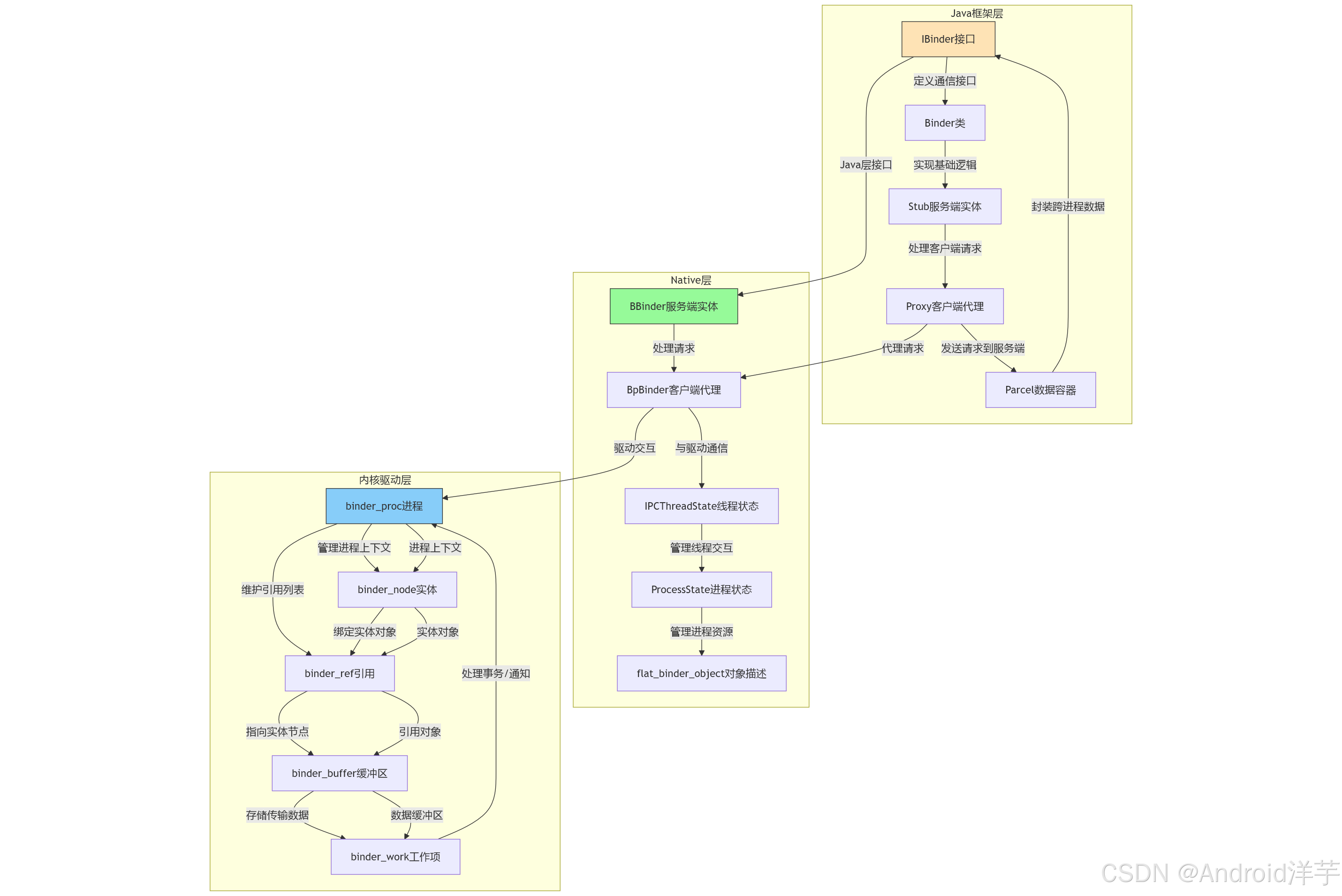

在理解Binder通信机制时，掌握其关键数据结构至关重要。这些数据结构在不同层级中扮演着不同角色，共同构成了Binder通信的基础设施。

Java层数据结构：

• IBinder：Android进程间通信的接口，定义了transact()方法用于跨进程方法调用。
• Binder：实现IBinder接口的基础类，提供默认的onTransact()实现。
• Stub：服务端的Binder实体，继承自Binder，实现onTransact()方法处理客户端请求。
• Proxy：客户端的Binder代理，通过transact()方法将客户端请求发送到服务端。
• Parcel：数据序列化容器，用于封装跨进程传输的数据。

Native层数据结构：

• BBinder：服务端的Binder实体，处理来自客户端的请求。
• BpBinder：客户端的Binder代理，负责将客户端请求发送到内核驱动。
• IPCThreadState：管理线程的Binder通信状态，处理与驱动的交互。
• ProcessState：管理进程的Binder通信状态，负责创建和管理线程池。

内核驱动层数据结构：

• binder_proc：代表一个使用Binder机制的进程，包含进程ID（PID）和权限信息。
• binder_node：代表一个Binder实体对象，通常位于服务端进程。
• binder_ref：代表对一个Binder实体对象的引用，通常位于客户端进程。
• binder_buffer：用于存储传输的数据，包括数据大小、偏移量和实际数据。
• binder_work：表示需要处理的工作事项，如事务请求或死亡通知。

这些数据结构在不同层级间协同工作，确保了Binder通信的安全性和高效性。理解它们的结构和交互关系，是掌握Binder机制的关键。

五、Binder通信的性能瓶颈与挑战

尽管Binder机制相比传统Linux IPC方式具有显著优势，但在实际应用中仍面临一些性能瓶颈和挑战。了解这些瓶颈和挑战，有助于开发者在优化跨进程通信时做出明智决策。

数据拷贝限制：虽然Binder机制减少了数据拷贝次数，但仍存在单次传输数据大小限制。用户空间为1MB，内核空间为4MB。超过这一限制会导致TransactionTooLargeException异常。例如，传输一个2MB的图片文件时，如果直接使用Binder传输，会触发异常。解决方法包括使用ashmem匿名共享内存或对数据进行压缩处理。

权限控制开销：Binder通过内核层校验调用方身份（UID/PID），确保仅授权进程可访问特定服务。这种权限验证虽然提高了安全性，但也引入了额外开销。高频校验可能导致延迟，特别是在需要频繁跨进程通信的场景中。例如，一个传感器应用每秒需要发送数十次数据到系统服务，每次都要进行UID/PID校验，可能影响性能。

线程模型缺陷：默认的16线程Binder线程池在高并发场景下可能成为瓶颈。当同步请求过多时，线程池会被占满，新请求会被阻塞，导致响应延迟。例如，一个应用同时发起20个耗时5秒的Binder请求，前16个请求会被立即处理，后4个请求需要等待前16个中有线程释放（约5秒后陆续完成）。

事务顺序问题：在切换事务模式（one-way <-> sync）时可能出现顺序问题。one-way事务不会等待执行完成，如果服务端尚未完成one-way事务，sync事务却已被执行，顺序就会被破坏。例如，一个应用先发送一个one-way的UI更新请求，然后立即发送一个sync的配置保存请求，可能导致配置保存在UI更新之前完成。

六、最新Binder通信优化技术

针对上述性能瓶颈和挑战，Android系统和开发者社区已经开发了多种优化技术，显著提升了Binder通信的性能和可靠性。

驱动层改进：Android 14引入了binderFS作为文件系统接口管理Binder设备，取代了传统的/dev/binder设备文件。binderFS通过更高效的文件操作接口和内存管理策略，减少了内核态和用户态之间的上下文切换开销。例如，通过binderfs_binder_device_create函数创建binder文件的inode，绑定文件操作函数binder_fops，包括poll、unlocked_ioctl、mmap等操作，优化了事务处理流程。

协议优化：通过改进Binder事务协议，减少了序列化开销。例如，使用oneway关键字标记异步方法，避免客户端线程阻塞：

interface IMyService {oneway void asyncTask(in String params);
}

在服务端处理完成后，可以通过回调接口返回结果：

public void asyncTask(String params) {// 异步处理逻辑new Thread(() -> {// 处理完成callback.onResult(result);}).start();
}

这种异步模式特别适合耗时操作（如文件下载、数据处理等），可以避免主线程阻塞，提升应用响应速度。

框架层优化：通过优化Java层和Native层的实现，提高了Binder通信的效率。例如，动态调整线程池大小以适应不同业务场景：

// 设置最大线程数为32
ProcessState.setThreadPoolMaxThreadCount(32);
// 启动线程池
ProcessState.startThreadPool();

在服务端处理耗时操作时，可以主动切换到子线程，避免阻塞Binder线程池：

override fun doHeavyWork() {thread {// 耗时操作downloadLargeFile()}
}

这种优化策略在高并发场景下效果显著，可以提升系统整体吞吐量。

七、自定义Binder通信链路实战

在实际开发中，开发者经常需要自定义Binder通信链路，以满足特定业务需求。下面通过一个完整的实战案例，展示如何实现高效、安全的跨进程通信。

案例背景：开发一个跨进程的文件传输应用，客户端和服务端需要高效地传输大文件（如2MB以上的图片或视频）。

实现步骤：

1. 定义AIDL接口：创建IFileTransferService.aidl，定义文件传输接口：

package com.example.binderdemo;interface IFileTransferService {// 传输文件方法void transferFile(in ParcelFileDescriptor input,out parcelFileDescriptor output,in String filename) throws RemoteException;// 获取文件列表方法List<String> getFiles() throws遥控异常;
}

2. 实现服务端：创建FileTransferService，处理文件传输请求：

public class FileTransferService extends Service {private IFileTransferService mBinder = new IFileTransferService.Stub() {@Overridepublic void transferFile(ParcelFileDescriptor input,parcelFileDescriptor output,String filename) throws遥控异常 {// 创建临时文件File tempFile = new File(getCacheDir(), filename);tempFile.deleteOnExit();// 从input读取数据FileInputStream inputStream = new FileInputStream(input.fileDescriptor);FileOutputStream outputStream = new FileOutputStream(tempFile);byte[] buffer = new byte[8192];int len;while ((len = inputStream.read(buffer)) != -1) {outputStream.write(buffer, 0, len);}inputStream.close();outputStream.close();// 将文件描述符传递给客户端ParcelFileDescriptor pfd = ParcelFileDescriptor.fromFile(tempFile);output.writeStrongBinder(pfd);}@Overridepublic List<String> getFiles() throws遥控异常 {File cacheDir = getCacheDir();String[] files = cacheDir.list();return Arrays.asList(files);}};@Overridepublic void onCreate() {super.onCreate();// 启动Binder线程池ProcessState.startThreadPool();// 设置最大线程数为32ProcessState.setThreadPoolMaxThreadCount(32);}@Overridepublic IBinder onBind(Intent intent) {return mBinder;}
}

3. 实现客户端：创建FileTransferClient，与服务端通信：

public class FileTransferClient {private IFileTransferService mService;private
