1.I2C介绍

I2C总线是一种通用数据总线，两根通信线：SCL（Serial Clock）、SDA（Serial Data）

同步，半双工，带数据应答，支持总线挂载多设备（一主多从、多主多从）

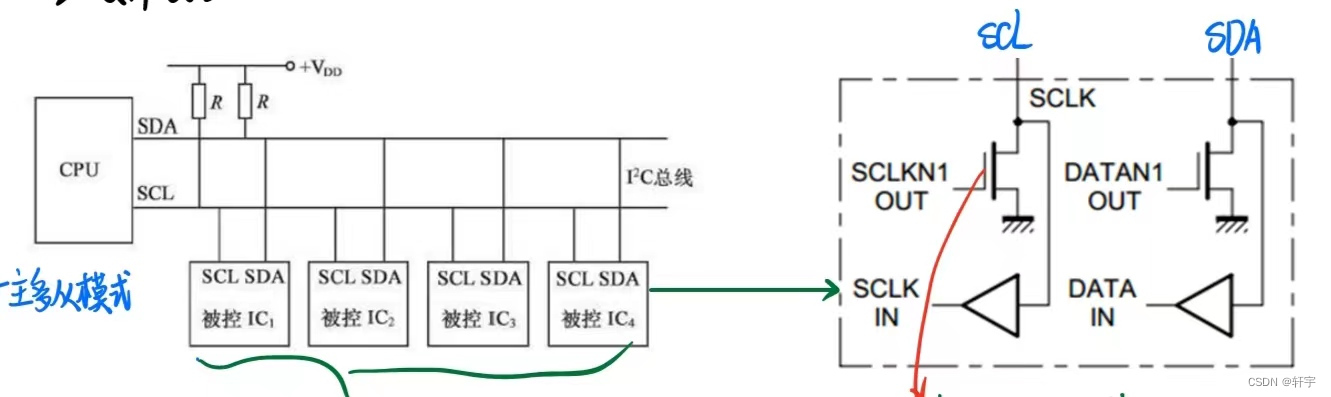

2.硬件电路

所有I2C设备的SCL连在一起，SDA连在一起，设备的SCL和SDA均要配置成开漏输出模式【只有低电平和浮空两种状态】。

SCL和SDA各添加一个上拉电阻

3.I2C时基单元

在读写时，SCL低电平时，SDA写，SCL高电平时，SDA不变
在起始和结束时，SCL高电平，SDA变化

空闲状态，SCL和SDA由于外挂的上拉电阻拉高致高电平
起始和终止都是由主机产生的，从机始终不会去碰SCL和SDA线

起始条件
SCL高电平期间，SDA从高电平切换到低电平

终止条件
SCL高电平期间，SDA从低电平切换到高电平


发送一个字节
SCL低电平期间，主机将数据位依次放到SDA线上（高位先行），然后释放SCL，从机将在SCL高电平期间读取数据位，所以SCL高电平期间SDA不允许有数据变化，依次循环上述过程8次，即可发送一个字节【在发送时，SCL和SDA都由主机进行控制】

由于有时钟线的控制，主机可以进入中断，此时传输会暂停，时序不会发送变化

接收一个字节
SCL低电平期间，从机将数据位依次放到SDA线上（高位先行），然后释放SCL，主机将在SCL高电平期间读取数据位，所以SCL高电平期间SDA不允许有数据变化，依次循环上述过程8次，即可接收一个字节（主机在接收之前，需要释放SDA）此时从机获得SDA控制权，释放SDA就是主机切换成输入模式，“释放”可以理解为主机原本就是输入模式，在下拉为低电平时是输出模式

发送应答
发送应答和接收应答就是发送数据的一位和接收数据的一位

主机在接收完一个字节之后，在下一个时钟发送一位数据，数据0表示应答，数据1表示非应答

发送应答逻辑：主机接收完一个字节数据后，主机会给从机发送一个发送应答，决定是否继续接收，不继续接收就会收回对SDA的控制权

接收应答
主机在发送完一个字节之后，在下一个时钟接收一位数据，判断从机是否应答，数据0表示应答，数据1表示非应答（主机在接收之前，需要释放SDA）

接收应答逻辑：主机发送完一个字节数据后，发送一个接收应答，释放SDA控制权，若有从机拿到控制权并拉低电平，表示某个从机接收完毕。

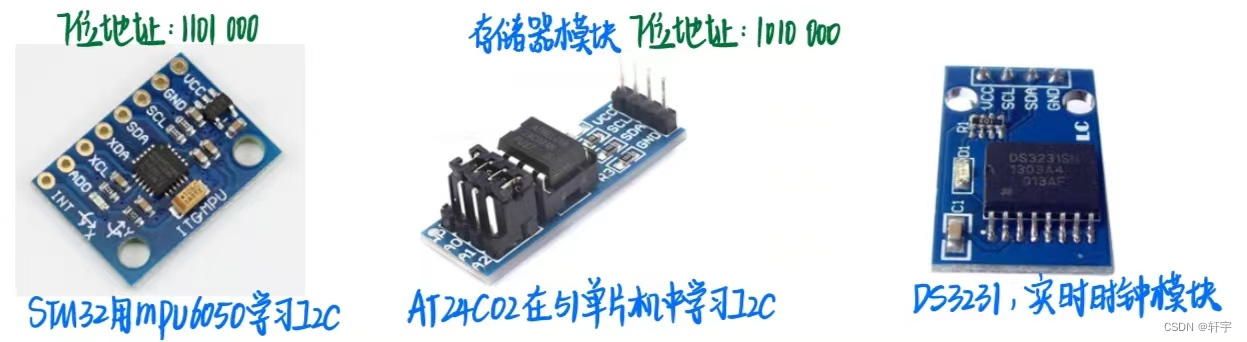

4.MPU6050简介与应用

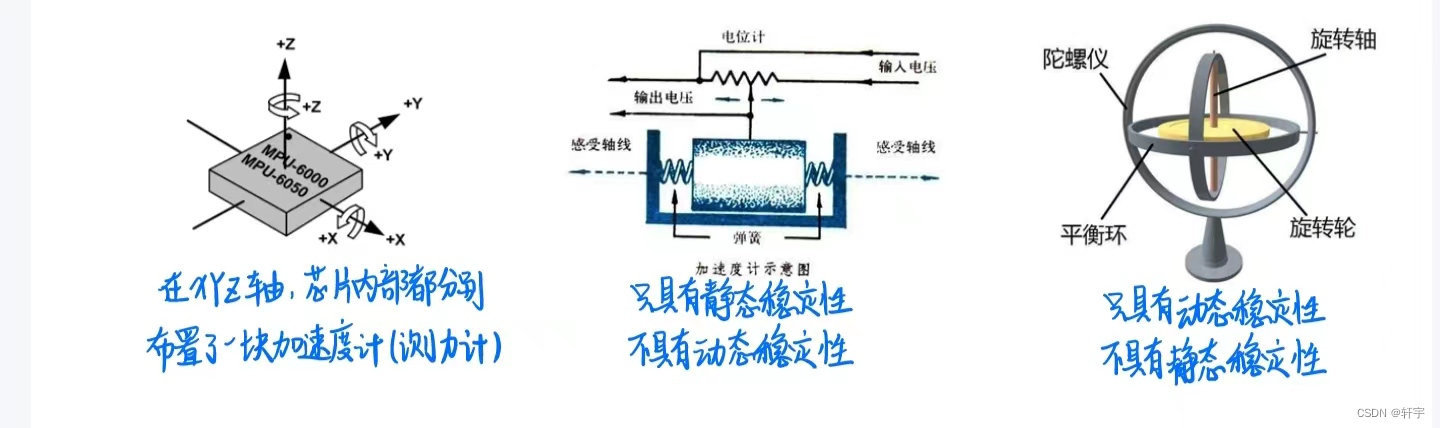

MPU6050是一个6轴姿态传感器，可以测量芯片自身X、Y、Z轴的加速度、角速度参数，通过数据融合，可进一步得到姿态角（欧拉角），常应用于平衡车、飞行器等需要检测自身姿态的场景
MPU6050得出来的姿态角有三种：PITCH（俯仰角）、ROLL（横滚角）、YAW（航向角）【对应XYZ】
3轴加速度计（Accelerometer）：测量X、Y、Z轴的加速度
3轴陀螺仪传感器（Gyroscope）：测量X、Y、Z轴的角速度
9轴是多了3轴磁力计（磁场强度），补测得的航向角因为磁场和硬件问题造成的积分累积偏差。

5.MPU6050参数
16位ADC采集传感器的模拟信号，量化范围：-32768~32767

加速度计满量程选择：±2、±4、±8、±16（g）【量化范围对应加速度计的量程范围，变化大则选大量程，测量范围越广，变化小则选小量程，精度更高】

陀螺仪满量程选择： ±250、±500、±1000、±2000（°/sec）

可配置的数字低通滤波器（平缓信号抖动），可配置的时钟源，可配置的采样分频

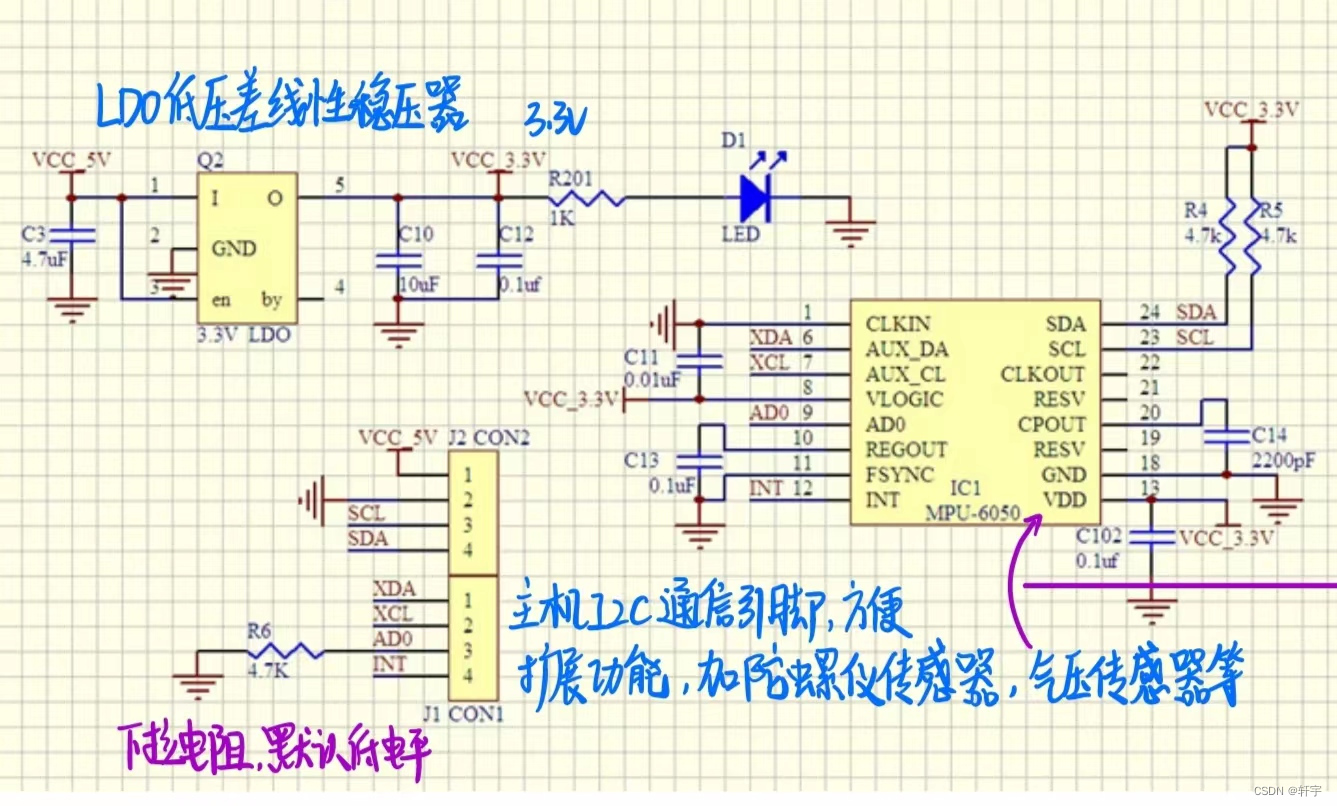

6.硬件电路

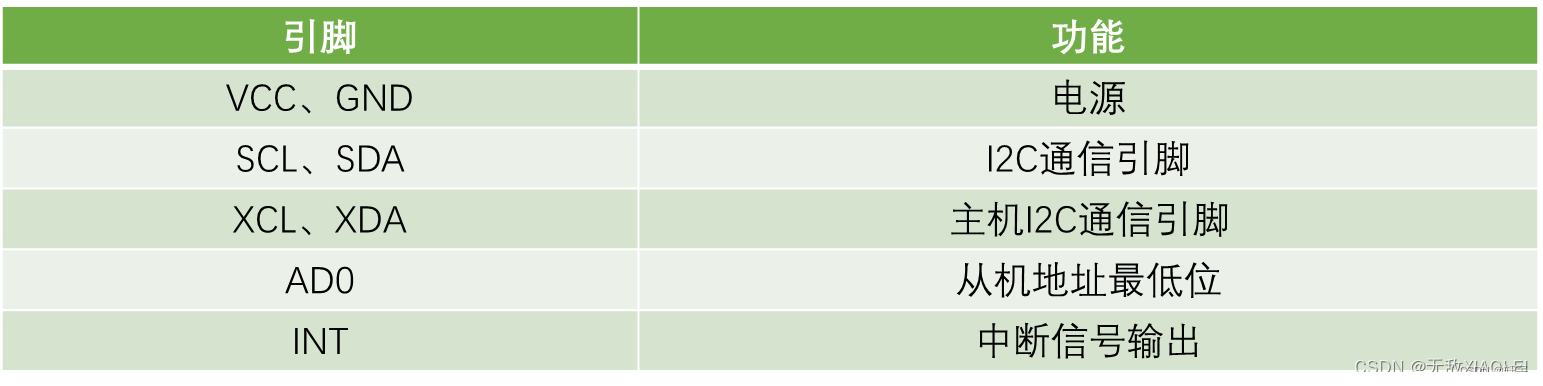

引脚功能图

7.I2C基本结构

8.软件I2C读写MPU6050

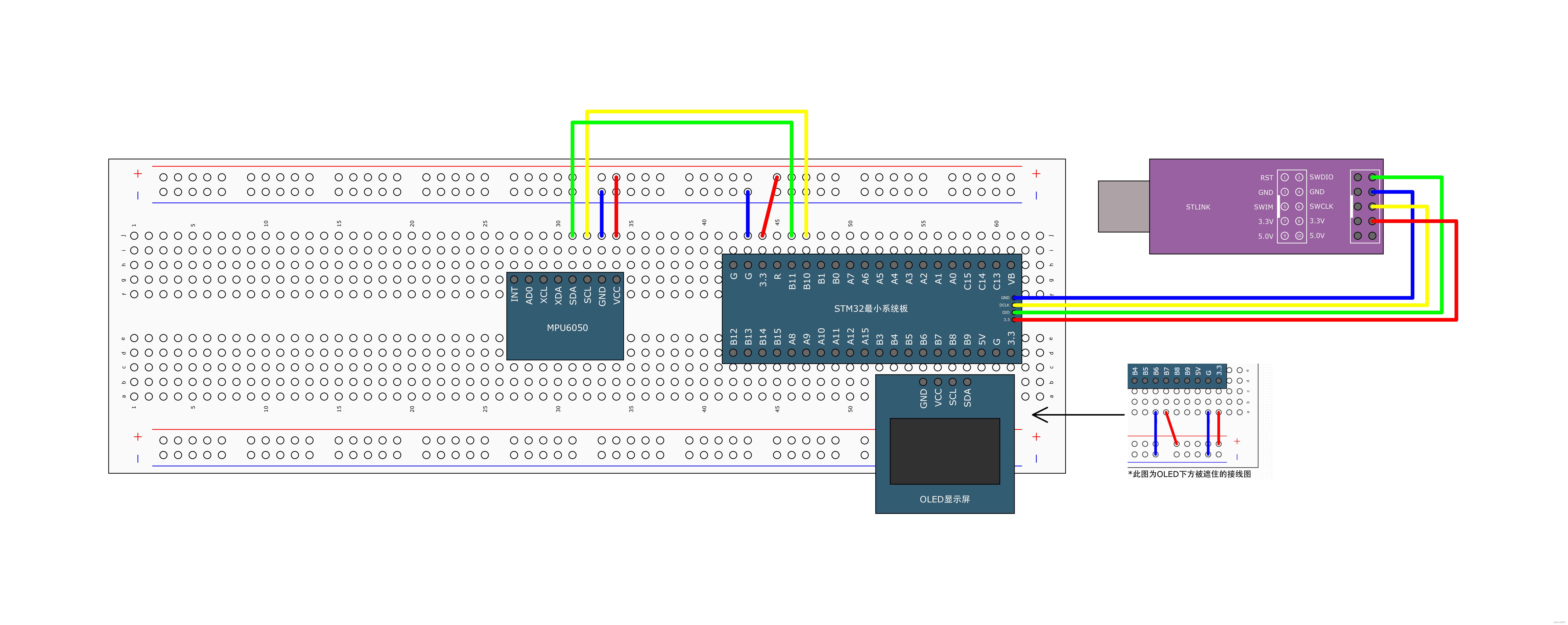

接线图：

main.c

#include "stm32f10x.h"
#include "Delay.h"
#include "OLED.h"
#include "MPU6050.h"uint8_t ID;
int16_t AX, AY, AZ, GX, GY, GZ;int main(void)
{OLED_Init();MPU6050_Init();OLED_ShowString(1, 1, "ID:");ID = MPU6050_GetID();OLED_ShowHexNum(1, 4, ID, 2);while (1){MPU6050_GetData(&AX, &AY, &AZ, &GX, &GY, &GZ);//参数指针，指向各个寄存器地址OLED_ShowSignedNum(2, 1, AX, 5);OLED_ShowSignedNum(3, 1, AY, 5);OLED_ShowSignedNum(4, 1, AZ, 5);OLED_ShowSignedNum(2, 8, GX, 5);OLED_ShowSignedNum(3, 8, GY, 5);OLED_ShowSignedNum(4, 8, GZ, 5);}
}

MyI2C.c

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
/*
封装三个函数操作相应的IO口便于移植
MyI2C_W_SCL
MyI2C_W_SDA
MyI2C_R_SDA
*/
void MyI2C_W_SCL(uint8_t BitValue)
{GPIO_WriteBit(GPIOB, GPIO_Pin_10, (BitAction)BitValue);Delay_us(10);
}void MyI2C_W_SDA(uint8_t BitValue)
{GPIO_WriteBit(GPIOB, GPIO_Pin_11, (BitAction)BitValue);Delay_us(10);
}uint8_t MyI2C_R_SDA(void)
{uint8_t BitValue;BitValue = GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_11);Delay_us(10);return BitValue;
}void MyI2C_Init(void)
{RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);GPIO_InitTypeDef GPIO_InitStructure;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_OD;GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10 | GPIO_Pin_11;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOB, &GPIO_InitStructure);GPIO_SetBits(GPIOB, GPIO_Pin_10 | GPIO_Pin_11);
}void MyI2C_Start(void)
{MyI2C_W_SDA(1);//为了兼容sr重复起始条件，先释放sda后释放sclMyI2C_W_SCL(1);MyI2C_W_SDA(0);MyI2C_W_SCL(0);
}void MyI2C_Stop(void)
{MyI2C_W_SDA(0);//为了确保释放sda是高电平，先拉低sdaMyI2C_W_SCL(1);MyI2C_W_SDA(1);
}void MyI2C_SendByte(uint8_t Byte)
{uint8_t i;for (i = 0; i < 8; i ++){MyI2C_W_SDA(Byte & (0x80 >> i));//高位先行，按位与取出相应位数，右移得到相应的位MyI2C_W_SCL(1);//高位读取sda数据MyI2C_W_SCL(0);}
}uint8_t MyI2C_ReceiveByte(void)
{uint8_t i, Byte = 0x00;//定义一个字节的数据MyI2C_W_SDA(1);//主机释放sdafor (i = 0; i < 8; i ++){MyI2C_W_SCL(1);//scl高电平时放入数据if (MyI2C_R_SDA() == 1){Byte |= (0x80 >> i);//输出寄存器为1则在该字节的相应位置写入1}MyI2C_W_SCL(0);}return Byte;
}
//发送用应答
void MyI2C_SendAck(uint8_t AckBit)
{MyI2C_W_SDA(AckBit);MyI2C_W_SCL(1);MyI2C_W_SCL(0);
}
//接收应答
uint8_t MyI2C_ReceiveAck(void)
{uint8_t AckBit;MyI2C_W_SDA(1);//释放sda，而不是输出1MyI2C_W_SCL(1);AckBit = MyI2C_R_SDA();//读到0则表示从机应答MyI2C_W_SCL(0);return AckBit;
}

MyI2C.h

#ifndef __MYI2C_H
#define __MYI2C_Hvoid MyI2C_Init(void);
void MyI2C_Start(void);
void MyI2C_Stop(void);
void MyI2C_SendByte(uint8_t Byte);
uint8_t MyI2C_ReceiveByte(void);
void MyI2C_SendAck(uint8_t AckBit);
uint8_t MyI2C_ReceiveAck(void);#endif

MPU6050.c

#include "stm32f10x.h"                  // Device header
#include "MyI2C.h"
#include "MPU6050_Reg.h"#define MPU6050_ADDRESS		0xD0//指定地址写
void MPU6050_WriteReg(uint8_t RegAddress, uint8_t Data)
{MyI2C_Start();MyI2C_SendByte(MPU6050_ADDRESS);MyI2C_ReceiveAck();MyI2C_SendByte(RegAddress);MyI2C_ReceiveAck();MyI2C_SendByte(Data);MyI2C_ReceiveAck();MyI2C_Stop();
}
//指定地址读
uint8_t MPU6050_ReadReg(uint8_t RegAddress)
{uint8_t Data;MyI2C_Start();MyI2C_SendByte(MPU6050_ADDRESS);MyI2C_ReceiveAck();MyI2C_SendByte(RegAddress);MyI2C_ReceiveAck();//重复起始条件MyI2C_Start();MyI2C_SendByte(MPU6050_ADDRESS | 0x01);//指定地址写，修改最低位为1MyI2C_ReceiveAck();Data = MyI2C_ReceiveByte();MyI2C_SendAck(1);//主机收回控制权MyI2C_Stop();return Data;
}
//指定地址写之前需要取消睡眠模式
void MPU6050_Init(void)
{MyI2C_Init();MPU6050_WriteReg(MPU6050_PWR_MGMT_1, 0x01);//最后三位选择时钟，0x01选择陀螺仪x轴的时钟MPU6050_WriteReg(MPU6050_PWR_MGMT_2, 0x00);//不需要待机MPU6050_WriteReg(MPU6050_SMPLRT_DIV, 0x09);//10分频MPU6050_WriteReg(MPU6050_CONFIG, 0x06);//后三位给110，低通滤波器MPU6050_WriteReg(MPU6050_GYRO_CONFIG, 0x18);//中间2位是满量程，给11是最大量程MPU6050_WriteReg(MPU6050_ACCEL_CONFIG, 0x18);//中间2位是满量程，给11是最大量程
}uint8_t MPU6050_GetID(void)
{return MPU6050_ReadReg(MPU6050_WHO_AM_I);//指定地址读
}
//获取数据寄存器函数，参数为指针，指向各个数据寄存器的地址
void MPU6050_GetData(int16_t *AccX, int16_t *AccY, int16_t *AccZ, int16_t *GyroX, int16_t *GyroY, int16_t *GyroZ)
{uint8_t DataH, DataL;DataH = MPU6050_ReadReg(MPU6050_ACCEL_XOUT_H);DataL = MPU6050_ReadReg(MPU6050_ACCEL_XOUT_L);*AccX = (DataH << 8) | DataL;//该变量为16位，有指针指向该地址DataH = MPU6050_ReadReg(MPU6050_ACCEL_YOUT_H);DataL = MPU6050_ReadReg(MPU6050_ACCEL_YOUT_L);*AccY = (DataH << 8) | DataL;DataH = MPU6050_ReadReg(MPU6050_ACCEL_ZOUT_H);DataL = MPU6050_ReadReg(MPU6050_ACCEL_ZOUT_L);*AccZ = (DataH << 8) | DataL;DataH = MPU6050_ReadReg(MPU6050_GYRO_XOUT_H);DataL = MPU6050_ReadReg(MPU6050_GYRO_XOUT_L);*GyroX = (DataH << 8) | DataL;DataH = MPU6050_ReadReg(MPU6050_GYRO_YOUT_H);DataL = MPU6050_ReadReg(MPU6050_GYRO_YOUT_L);*GyroY = (DataH << 8) | DataL;DataH = MPU6050_ReadReg(MPU6050_GYRO_ZOUT_H);DataL = MPU6050_ReadReg(MPU6050_GYRO_ZOUT_L);*GyroZ = (DataH << 8) | DataL;
}
/*
多返回值设计：
1. 在该文件中定义全局变量，extern暴露出去，在main文件中使用
2. 用指针
3. 使用结构体打包

MPU6050.h

#ifndef __MPU6050_H
#define __MPU6050_Hvoid MPU6050_WriteReg(uint8_t RegAddress, uint8_t Data);
uint8_t MPU6050_ReadReg(uint8_t RegAddress);void MPU6050_Init(void);
uint8_t MPU6050_GetID(void);
void MPU6050_GetData(int16_t *AccX, int16_t *AccY, int16_t *AccZ, int16_t *GyroX, int16_t *GyroY, int16_t *GyroZ);#endif

MPU6050_Reg.h

#ifndef __MPU6050_REG_H
#define __MPU6050_REG_H#define	MPU6050_SMPLRT_DIV		0x19
#define	MPU6050_CONFIG			0x1A
#define	MPU6050_GYRO_CONFIG		0x1B
#define	MPU6050_ACCEL_CONFIG	0x1C#define	MPU6050_ACCEL_XOUT_H	0x3B
#define	MPU6050_ACCEL_XOUT_L	0x3C
#define	MPU6050_ACCEL_YOUT_H	0x3D
#define	MPU6050_ACCEL_YOUT_L	0x3E
#define	MPU6050_ACCEL_ZOUT_H	0x3F
#define	MPU6050_ACCEL_ZOUT_L	0x40
#define	MPU6050_TEMP_OUT_H		0x41
#define	MPU6050_TEMP_OUT_L		0x42
#define	MPU6050_GYRO_XOUT_H		0x43
#define	MPU6050_GYRO_XOUT_L		0x44
#define	MPU6050_GYRO_YOUT_H		0x45
#define	MPU6050_GYRO_YOUT_L		0x46
#define	MPU6050_GYRO_ZOUT_H		0x47
#define	MPU6050_GYRO_ZOUT_L		0x48#define	MPU6050_PWR_MGMT_1		0x6B
#define	MPU6050_PWR_MGMT_2		0x6C
#define	MPU6050_WHO_AM_I		0x75#endif

9.硬件I2C读写MPU6050

接线图

main.c

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "MPU6050.h"uint8_t ID;
int16_t AX, AY, AZ, GX, GY, GZ;int main(void)
{OLED_Init();MPU6050_Init();OLED_ShowString(1, 1, "ID:");ID = MPU6050_GetID();OLED_ShowHexNum(1, 4, ID, 2);while (1){MPU6050_GetData(&AX, &AY, &AZ, &GX, &GY, &GZ);OLED_ShowSignedNum(2, 1, AX, 5);OLED_ShowSignedNum(3, 1, AY, 5);OLED_ShowSignedNum(4, 1, AZ, 5);OLED_ShowSignedNum(2, 8, GX, 5);OLED_ShowSignedNum(3, 8, GY, 5);OLED_ShowSignedNum(4, 8, GZ, 5);}
}

MPU6050.C

#include "stm32f10x.h"                  // Device header
#include "MPU6050_Reg.h"#define MPU6050_ADDRESS		0xD0
//等待和超时退出函数
void MPU6050_WaitEvent(I2C_TypeDef* I2Cx, uint32_t I2C_EVENT)
{uint32_t Timeout;Timeout = 10000;while (I2C_CheckEvent(I2Cx, I2C_EVENT) != SUCCESS){Timeout --;if (Timeout == 0){break;}}
}//指定地址写
void MPU6050_WriteReg(uint8_t RegAddress, uint8_t Data)
{I2C_GenerateSTART(I2C2, ENABLE);//生成起始条件/*非阻塞式函数需要通过状态标志位判断是否完成*/MPU6050_WaitEvent(I2C2, I2C_EVENT_MASTER_MODE_SELECT);//检查EV5事件I2C_Send7bitAddress(I2C2, MPU6050_ADDRESS, I2C_Direction_Transmitter);//发送7位地址，读写标志位由第三个参数决定，该函数自带接收应答的过程【接收数据也自带发送应答功能】MPU6050_WaitEvent(I2C2, I2C_EVENT_MASTER_TRANSMITTER_MODE_SELECTED);//检查EV6事件I2C_SendData(I2C2, RegAddress);//将数据写入DR寄存器，硬件自动转到移位寄存器MPU6050_WaitEvent(I2C2, I2C_EVENT_MASTER_BYTE_TRANSMITTING);//检查EV8事件I2C_SendData(I2C2, Data);MPU6050_WaitEvent(I2C2, I2C_EVENT_MASTER_BYTE_TRANSMITTED);//检查EV8——2事件I2C_GenerateSTOP(I2C2, ENABLE);//生成终止条件
}
//指定地址读，先指定地址写，再调用当前地址读
uint8_t MPU6050_ReadReg(uint8_t RegAddress)
{uint8_t Data;//指定地址写I2C_GenerateSTART(I2C2, ENABLE);MPU6050_WaitEvent(I2C2, I2C_EVENT_MASTER_MODE_SELECT);I2C_Send7bitAddress(I2C2, MPU6050_ADDRESS, I2C_Direction_Transmitter);MPU6050_WaitEvent(I2C2, I2C_EVENT_MASTER_TRANSMITTER_MODE_SELECTED);I2C_SendData(I2C2, RegAddress);MPU6050_WaitEvent(I2C2, I2C_EVENT_MASTER_BYTE_TRANSMITTED);//当前地址读I2C_GenerateSTART(I2C2, ENABLE);//重复起始条件MPU6050_WaitEvent(I2C2, I2C_EVENT_MASTER_MODE_SELECT);I2C_Send7bitAddress(I2C2, MPU6050_ADDRESS, I2C_Direction_Receiver);//发送7位地址，读写标志位由第三个参数决定，不是发送则则置1，发送则为0MPU6050_WaitEvent(I2C2, I2C_EVENT_MASTER_RECEIVER_MODE_SELECTED);//EV6事件/*如果只需要接收一个字节，则在EV6事件之后需要ACK置0且配置stop标志位，否则会多读取一个字节如果是接收多个字节则直接等待EV7事件，在EV7_1事件之前ACK置0且配置stop标志位为1*/I2C_AcknowledgeConfig(I2C2, DISABLE);//配置ACK应答位为0I2C_GenerateSTOP(I2C2, ENABLE);//配置停止位MPU6050_WaitEvent(I2C2, I2C_EVENT_MASTER_BYTE_RECEIVED);//等待EV7事件Data = I2C_ReceiveData(I2C2);//将数据读取到DR寄存器，硬件自动转到移位寄存器I2C_AcknowledgeConfig(I2C2, ENABLE);//恢复ACK应答位为1，方便指定地址收多个字节return Data;
}
//硬件I2C初始化和指定地址写
void MPU6050_Init(void)
{RCC_APB1PeriphClockCmd(RCC_APB1Periph_I2C2, ENABLE);RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);GPIO_InitTypeDef GPIO_InitStructure;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_OD;GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10 | GPIO_Pin_11;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOB, &GPIO_InitStructure);//I2C初始化I2C_InitTypeDef I2C_InitStructure;I2C_InitStructure.I2C_Mode = I2C_Mode_I2C;I2C_InitStructure.I2C_ClockSpeed = 50000;//最大400KHzI2C_InitStructure.I2C_DutyCycle = I2C_DutyCycle_2;/*在标准速度下占空比为1:1，在快速模式下设置才有用，有2个参数可以选择，低电平：高电平分别是16:9和2:1，因为在scl低电平时sda会切换电平，此时适当多分配低电平时间可以在快速模式下完成电平变化。*/I2C_InitStructure.I2C_Ack = I2C_Ack_Enable;//配置ack应答位I2C_InitStructure.I2C_AcknowledgedAddress = I2C_AcknowledgedAddress_7bit;//stm32作为从机可以响应多少位地址I2C_InitStructure.I2C_OwnAddress1 = 0x00;//作为从机时设置自身地址1I2C_Init(I2C2, &I2C_InitStructure);I2C_Cmd(I2C2, ENABLE);MPU6050_WriteReg(MPU6050_PWR_MGMT_1, 0x01);MPU6050_WriteReg(MPU6050_PWR_MGMT_2, 0x00);MPU6050_WriteReg(MPU6050_SMPLRT_DIV, 0x09);MPU6050_WriteReg(MPU6050_CONFIG, 0x06);MPU6050_WriteReg(MPU6050_GYRO_CONFIG, 0x18);MPU6050_WriteReg(MPU6050_ACCEL_CONFIG, 0x18);
}uint8_t MPU6050_GetID(void)
{return MPU6050_ReadReg(MPU6050_WHO_AM_I);
}
//获取数据寄存器函数，参数为指针，指向各个数据寄存器的地址
void MPU6050_GetData(int16_t *AccX, int16_t *AccY, int16_t *AccZ, int16_t *GyroX, int16_t *GyroY, int16_t *GyroZ)
{uint8_t DataH, DataL;DataH = MPU6050_ReadReg(MPU6050_ACCEL_XOUT_H);DataL = MPU6050_ReadReg(MPU6050_ACCEL_XOUT_L);*AccX = (DataH << 8) | DataL;DataH = MPU6050_ReadReg(MPU6050_ACCEL_YOUT_H);DataL = MPU6050_ReadReg(MPU6050_ACCEL_YOUT_L);*AccY = (DataH << 8) | DataL;DataH = MPU6050_ReadReg(MPU6050_ACCEL_ZOUT_H);DataL = MPU6050_ReadReg(MPU6050_ACCEL_ZOUT_L);*AccZ = (DataH << 8) | DataL;DataH = MPU6050_ReadReg(MPU6050_GYRO_XOUT_H);DataL = MPU6050_ReadReg(MPU6050_GYRO_XOUT_L);*GyroX = (DataH << 8) | DataL;DataH = MPU6050_ReadReg(MPU6050_GYRO_YOUT_H);DataL = MPU6050_ReadReg(MPU6050_GYRO_YOUT_L);*GyroY = (DataH << 8) | DataL;DataH = MPU6050_ReadReg(MPU6050_GYRO_ZOUT_H);DataL = MPU6050_ReadReg(MPU6050_GYRO_ZOUT_L);*GyroZ = (DataH << 8) | DataL;
}

MPU6050.h

#ifndef __MPU6050_H
#define __MPU6050_Hvoid MPU6050_WriteReg(uint8_t RegAddress, uint8_t Data);
uint8_t MPU6050_ReadReg(uint8_t RegAddress);void MPU6050_Init(void);
uint8_t MPU6050_GetID(void);
void MPU6050_GetData(int16_t *AccX, int16_t *AccY, int16_t *AccZ, int16_t *GyroX, int16_t *GyroY, int16_t *GyroZ);#endif

MPU6050_Reg.h
使用宏定义，将寄存器地址用一个字符串表示

#ifndef __MPU6050_REG_H
#define __MPU6050_REG_H#define	MPU6050_SMPLRT_DIV		0x19
#define	MPU6050_CONFIG			0x1A
#define	MPU6050_GYRO_CONFIG		0x1B
#define	MPU6050_ACCEL_CONFIG	0x1C#define	MPU6050_ACCEL_XOUT_H	0x3B
#define	MPU6050_ACCEL_XOUT_L	0x3C
#define	MPU6050_ACCEL_YOUT_H	0x3D
#define	MPU6050_ACCEL_YOUT_L	0x3E
#define	MPU6050_ACCEL_ZOUT_H	0x3F
#define	MPU6050_ACCEL_ZOUT_L	0x40
#define	MPU6050_TEMP_OUT_H		0x41
#define	MPU6050_TEMP_OUT_L		0x42
#define	MPU6050_GYRO_XOUT_H		0x43
#define	MPU6050_GYRO_XOUT_L		0x44
#define	MPU6050_GYRO_YOUT_H		0x45
#define	MPU6050_GYRO_YOUT_L		0x46
#define	MPU6050_GYRO_ZOUT_H		0x47
#define	MPU6050_GYRO_ZOUT_L		0x48#define	MPU6050_PWR_MGMT_1		0x6B
#define	MPU6050_PWR_MGMT_2		0x6C
#define	MPU6050_WHO_AM_I		0x75#endif
